Устройство и принцип работы ДТОЖ
При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.
По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.
До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это 90 градусов).
Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.
В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.
Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.
Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.
Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.
Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.

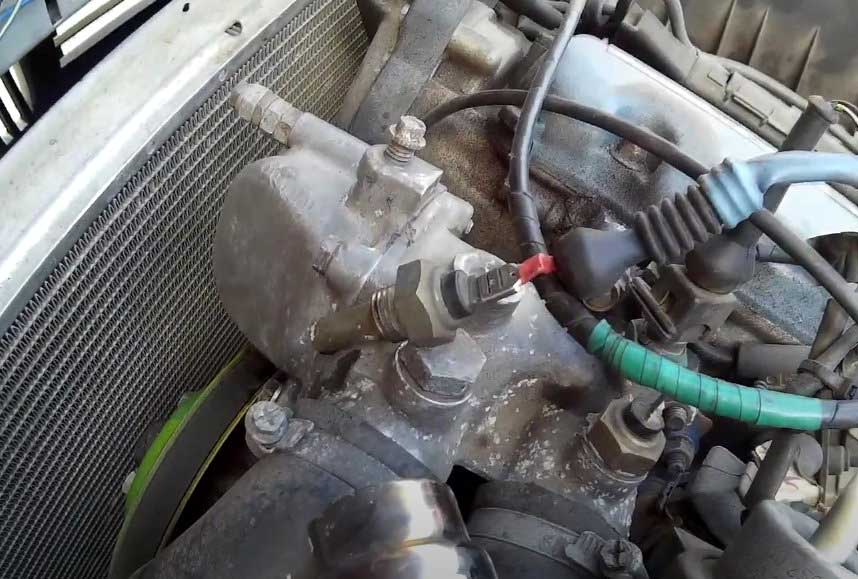

Как проверить, не снимая с машины
При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.
1. Предварительная проверка
Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 — 95 0С.
Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:
- если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
- если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.
2. Мультиметром
Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.
Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».
- Отсоедините разъем от измерителя.
- Включите зажигание.
- Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.
При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.
Алгоритм действий такой:
- Отбросьте контакты от датчика.
- Установите ражим измерения сопротивления на мультиметре.
- Измерьте параметр между выводами.
- Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.
На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.
Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.
Точные характеристики сопротивления могут отличаться в зависимости от модели.
Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.
Таблица 1.
Температура 0С | Сопротивление Ом |
+100 | 177 |
+80 | 332 |
+60 | 677 |
+40 | 1459 |
+20 | 3520 |
+10 | 5670 |
+5 | 7280 |
Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.
3. Диагностический прибор
При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.
Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Pro Black Edition или ELM327 про который мы писали выше.
Общий алгоритм действий такой:
Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.
Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.
Устройство и принцип работы
Температурный датчик ДТОЖ — резистор (термистор), реагирующий на температуру антифриза в охлаждающей системе мотора. Информация о сопротивлении этого элемента передается в ЭБУ, который принимает решение об изменении настроек в работе двигателя.
Полученные сведения используются ЭБУ для определения шагов регулятора ХХ (холостого хода) для оптимальной подстройки нужного объема топливной смеси.
Особенность ДТОЖ состоит в том, что на холоде его сопротивление увеличивается, а при нагреве, наоборот, снижается.
Так, при достижении 130 градусов Цельсия параметр сопротивления — 70 Ом, а при минус 40 градусов — 100,7 кОм.
Термистор управляется, благодаря подаче на него напряжения +5 В от контроллера.
Потенциал проходит через классический резистор с неизменным сопротивлением (R).
Уровень нагрева антифриза вычисляется по факту падения напряжения на ДТОЖ с изменяемым R (Ом). При этом на холодном моторе падение будет большим, а на нагретом — низким.
ВАЗ 2114, ВАЗ 2115
На этих автомобилях в качестве ДТОЖ можно использовать GM 2112-3851010-01. Место расположения устройства — между головкой цилиндров и термостатом.
Для проверки рекомендуется демонтаж элемента (ключ рожковый на 19). Для этого нужно дождаться охлаждения мотора, отбросить «минус» на АКБ и слить антифриз.
После этого требуется демонтировать устройство, проверить его с помощью нагрева жидкости, термометра и мультиметра.
При этом должны быть следующие параметры.
Таблица 2.
| Температура, 0С | Сопротивление, Ом | Напряжение, В |
| +30 | 1350-1880 | 8 |
| +50 | 585-820 | 7,6 |
| +70 | 280-390 | 6,85 |
| +90 | 155-196 | 5,6 |
| +110 | 87-109 | 4,7 |
При расхождении в показателях необходимо заменить устройство.
Причины неисправности датчик температуры охлаждающей жидкости
Конструкция датчика предельно проста, а соответственно и поломки его случаются очень редко. Наиболее частыми причинами бывает изношенность либо механическое повреждение. Например, появление коррозии может быть вызвано тем, что в системе охлаждения, вместо антифриза, использовалась обычная вода.
Самые распространенные причины выхода из строя ДТОЖ:

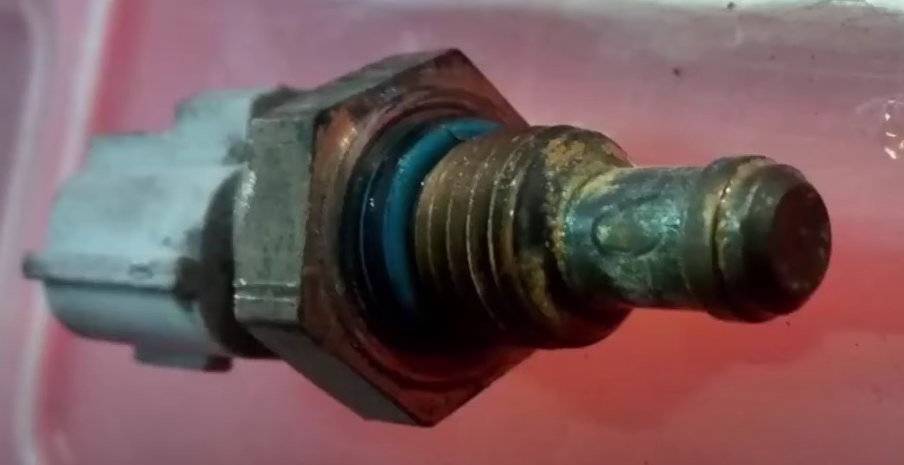

Поврежденный корпус. Выражается по-разному, но чаще это заметное подтекание ОЖ из резьбы датчика либо его корпуса. Также возможно повреждение самого терморезистора или его контактов, что ведет к выдаче им некорректного сигнала.
Окисленные контакты. Под воздействием высокой влажности или просто из-за старости датчика, на его контактах может появиться окисление, что мешает прохождению электрического тока через них (или значительно увеличивает сопротивление цепи).
Поврежденная группа контактов (фишки). Чаще вызвано механическим повреждением проводов у основания разъема.
Нарушенный контакт внутри датчик температуры охлаждающей жидкости. Может быть вызвано его старением, сильным ударом или под воздействием вибраций. Ведет к обрыву контактов. В таких случаях ремонт невозможен, так как датчики изготавливаются с запаянным корпусом, поэтому подлежит замене.
Повреждена изоляция провод. Относится к питающим проводникам идущих от ЭБУ к датчику. Возникает от механического воздействия, старости, из-за использования некачественных изоляционных материалов и т.п
Особенно важно для автомобилей эксплуатируемых в условиях высокой влажности окружающей среды.
Во многих случаях, чтобы восстановить нормальную работу датчика температуры, достаточно удалить с его корпуса, резьбы и контактов нежелательный налет, следы коррозии и возможного окисления. Если это не помогло его проще заменить на новый.
Приступаем к проверке
Датчики температуры это общее название механизмов, которые могут реагировать на изменение температурного режима во внешней среде. Существует множество подобных изделий, но алгоритм проверки рассмотрим на принципе автомобильных устройств, считывающих показатели охлаждающей жидкости.
Проверить состояние датчика можно с помощью кипятка. Этот подход даст только приблизительные результаты, но позволит узнать работает ли система. Проверка устройства состоит из таких последовательных действий:
- Изначально следует довести воду до кипения и опустить в жидкость датчик.
- Чтобы узнать, правильно ли работает устройство, следует узнать его сопротивление. Оптимальным показателем при температуре 100 градусов является 177 Ом. Но вода при измерениях может немного остыть. Поэтому этот показатель быть в диапазоне 190-210 Ом. Если это не так, следует искать причину неисправности или полностью менять изделие.
Причины поломки датчика температуры ОЖ
Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:
- Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
- Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
- Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
- Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
- Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.
В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.
Проверка работоспособности ДТОЖ
Для того чтобы проверить работоспособность вышеуказанного датчика, необходимо:
Завести автомобиль и обратить внимание на приборную панель. Если стрелка температуры показывает максимальное значение, в то время как двигатель все еще холодный, следует отсоединить все имеющиеся контакты от температурного измерителя
Если после этой процедуры стрелка опустилась «с небес на землю» – самое время заменить датчик.
Но если стрелка так и осталась на своих максимальных показателях, нужно обратить внимание на контакт датчика. Вероятнее всего, его просто замкнуло на массе самого автомобиля.
Если двигатель прогревается нормально, а стрелка либо вообще не двигается, либо постоянно скачет, настало время проверить предохранители.
В том случае, если предохранители оказались в порядке, следует замкнуть контакт на массу автомобиля. Если вы заметили, что стрелка подпрыгнула вверх, проблема кроется в работоспособности датчика температуры.
Существует и еще один проверенный метод, следуя которому нужно произвести такие действия:
- мультиметр выставляется в режим омметра;
- запасаемся термометром, способным показать температуру, превышающую 100 градусов по Цельсию и емкость, выдерживающую горячий антифриз;
- щупы мультиметра закрепляются к выходу и корпусу датчика;
- датчик температуры отсоединяется и кладется в тару, в которую предварительно была налита охлаждающая жидкость;
- наблюдаем за показателями термометра и омметра.
Они должны сочетаться таким образом:
Показатель температуры: Показатель омметра:
В том случае, если данные показатели не сочетаются, можно смело утверждать, что ДТОЖ находится в неисправном состоянии.
Если ДТОЖ не показывает температуру двигателя ВАЗ-2114, конечно же, можно попытаться заменить его своими руками. Но сделать это можно лишь в том случае, если вы хотя бы немного разбираетесь в автомобилях. В ином случае лучше всего обратиться в специализированный сервис.
Дело в том, что причины поломки этой детали могут скрываться в других, более серьезных проблемах вашего автомобиля. Например, при проверке работоспособности ДТОЖ вы случайно сняли модуль зажигания. А для того чтобы правильно установить его на свое место, необходимо не только хорошенько постараться, но и быть настоящим мастером своего дела.
Проведя замену ДТОЖ в сервисе, вы получите не только качественно сделанную работу, но и гарантию на нее. Каждая деталь автомобиля, к которой прикасалась рука мастера, будет поставлена на полагающееся ей место, а также надежно закреплена. При попытке сэкономить и провести замену ДТОЖ самостоятельно, можно только обеспечить себе дополнительные затраты. Помните, скупой платит дважды.
https://youtube.com/watch?v=EEgdLFFD6Ck
Современный автомобиль наполняется огромным количеством электронным систем, которые контролируют все параметры состояния двигателя и предоставляют их водителю. Не исключением является и ДТОЖ, который принимает информацию о температуре охлаждающей жидкости, и передает ее на указатель
Бывают ситуации, когда необходимо убедить в состоянии этого устройства, поэтому важно научиться, как проверить датчик температуры охлаждающей жидкости
Проверка снятого ДТОЖ
Для более точной проверки рекомендуется демонтировать устройство с автомобиля. Для этого необходимо дать остыть мотору, а после слить охлаждающую жидкость из системы.
Для снятия потребуется только ключ на «19» (20, 21, 22), с помощью которого можно выкрутить датчик и снять его вместе с кольцом.
На этом же этапе стоит оценить состояние самого устройства, его резьбы, провести чистку и смазать ее.
Эти же операции можно сделать и по отношению к самому датчику. После завершения демонтажа можно переходить непосредственно к работе.

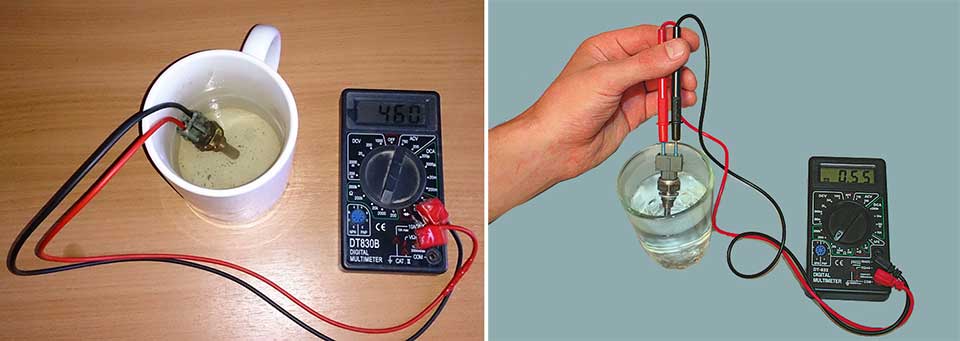

3. Проверка с термометром
После демонтажа можно сделать проверку с помощью термометра. Такой вариант дает наиболее точные сведения, поэтому рекомендуется для большинства случаев.
Алгоритм действий такой:
- Подготовьте сосуд и налейте в него воду.
- Используйте кипятильник для нагрева воды.
- Подготовьте мультиметр для измерений.
- Опустите чувствительный элемент датчика в жидкость.
- Обеспечьте возможность подключения мультиметра к контактам.
- Установите в воду термометр для контроля температуры. Лучше использовать электронный вариант, обеспечивающий более максимальную точность.
- Подогревайте воду и делайте измерения для разных температур, к примеру, от +5 градусов Цельсия и выше с шагом в «5».
- Заполните таблицу, в которой будут параметры сопротивления по отношению к устанавливаемой температуре.
- Сверьте со сведениями, которые приводятся в мануале к автомобилю.
Конечно, в процессе измерения могут иметь место неточности. Погрешность зависит от нескольких факторов: условий работы и особенностей определенного ДТОЖ. В частности, даже в устройствах одной модели параметр сопротивления может отличаться.
4. Без термометра
При желании можно сделать проверки без применения измерителя температуры воды.
В данном способе можно действовать по рассмотренному выше принципу, но с небольшими ограничениями.
Общий алгоритм такой:
- Закипятите воду.
- Установите в нее чувствительный элемент ДТОЖ.
- Замерьте сопротивление на выводах.
При температуре около 100 градусов Цельсия сопротивление должно быть около 177 Ом. Но здесь нужно учитывать возможные погрешности.
В частности, на момент проведения измерений температура может измениться в меньшую сторону.
Минус метода в том, что проверка выполняется только при одной температурной точке.
Какой уровень антифриза должен быть в расширительном бачке
Когда уровень смазки в двигателе недостаточный, на приборной панели должен появиться индикатор, предупреждающий водителя о данной проблеме. Однако система охлаждения чаще всего не оснащена специальными датчиками. Поэтому определить, что уровень антифриза должен быть выше, бывает непросто. Автовладелец продолжает эксплуатировать транспортное средство, не догадываясь о том, что тосола недостаточно. Ведь охлаждающая жидкость может понемногу вытекать в течение длительного времени.
Нередки случаи, когда уровень антифриза будет недостаточный, потому что есть утечка через негерметичный стык, поврежденные патрубки либо радиатор. Кроме того, причиной данной проблемы может быть дефект прокладки головки блока цилиндров. В результате тосол смешивается с маслом в двигателе. Все это приводит к тому, что детали мотора будут плохо смазываться. Понятно, что эксплуатация автомобиля в подобной ситуации закончится его поломкой
По этой причине важно знать, какой должен быть уровень антифриза, и периодически проверять его.
Как узнать уровень антифриза, который должен быть? Для этого нужно осмотреть расширительный бачок, в который заливают тосол. На бачке будут следующие надписи: «Min» и «Max». Оптимальный уровень антифриза должен быть таким, чтобы доходить до середины расстояния между минимальным и максимальным значением.
Однако бывает и такое, что надписи отсутствуют. Какой должен быть уровень антифриза в таком случае? Проведите визуальный осмотр, тосола в бачке должно быть 50 % его объема. Когда таким способом определить уровень антифриза не получается, следует измерить глубину бачка. Для этого нужно воспользоваться чистой палочкой. Затем при необходимости следует добавить тосол, ориентируясь на то, что его уровень должен быть до половины бачка.
Важно: использовать можно только рекомендуемый автопроизводителем антифриз. Когда вы доливаете охлаждающую жидкость, она должна соответствовать по маркировке и оттенку той, что уже находится в бачке.. Уровень антифриза не должен быть меньше, чем отметка «Min» на расширительном бачке
Также не следует переливать тосол выше нормы. И в первом, и во втором случае машина не будет работать исправно.
Уровень антифриза не должен быть меньше, чем отметка «Min» на расширительном бачке. Также не следует переливать тосол выше нормы. И в первом, и во втором случае машина не будет работать исправно.
- Уровень антифриза ниже нормы. В результате малый круг не будет заполнен. Все это приведет к тому, что мотор перегреется и станет функционировать при повышенной температуре. В лучшем случае машина начнет потреблять больше горючего, потрескаются каналы и трубки. В худшем — ресурс мотора резко сократится, он выйдет из строя раньше времени, его просто заклинит. То же самое должно произойти, если эксплуатировать авто вообще без тосола.
- Уровень антифриза выше нормы. Конечно, некоторые автовладельцы считают, что если залить тосола немного больше нормы, то это избавит их от добавления охлаждающей жидкости в дальнейшем. Однако не стоит забывать о том, что после нагрева тосол расширяется. В результате, если его объем будет больше допустимого, повысится давление в системе. Это приведет к тому, что сорвет крышку бака, система разгерметизируется. Появится течь, и тогда тосол попросту выльется из бака. Из-за слишком низкого уровня антифриза мотор выйдет из строя.
Каждый водитель должен регулярно проверять уровень антифриза, рекомендуется делать это каждые 7 дней. Только так можно сохранить мотор в исправном состоянии и вовремя обнаружить протечку либо разгерметизацию системы охлаждения.
Обратите внимание: поскольку тосол – это жидкость, он должен испаряться со временем. Ведь система не может быть герметичной на 100 %
Поэтому уровень антифриза постепенно будет опускаться. Тосол закипает при температуре 120 °С. В случае, когда система охлаждения неисправна, можно заметить клубы пара, идущие из подкапотного пространства. Это указывает на то, что автовладелец должен быть готов к затратам на капитальный ремонт мотора.
Причины поломки датчика температуры ОЖ
Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:
- Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
- Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
- Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
- Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
- Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.
В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.
Установка нового прибора
Если все показания отличаются незначительно, то это можно списать на погрешность измерений. Но если же разница существенная, необходимо устанавливать новый датчик. А можно приобрести в любом автомобильном магазине, стоимость этих приборов относительно невысокая. Монтаж производится в обратном демонтажу порядке.
Не используйте при установке датчика ФУМ-ленту или силиконовые герметики. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если применять герметики, то они могут попасть внутрь системы и забьются каналы. Очистить систему от такого рода засора будет сложно, может даже придется полностью разбирать двигатель по частям, чтобы избавляться от них.
Проверка исправности ДТОЖ
Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.
Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру
Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик
Сделать это довольно просто имея универсальный тестер (мультиметр):
- отсоедините разъем от датчика;
- переведите режим измерения мультиметра на «20 В постоянное напряжение»;
- присоедините щупы к контактам клемм приходящим от ЭБУ.
Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

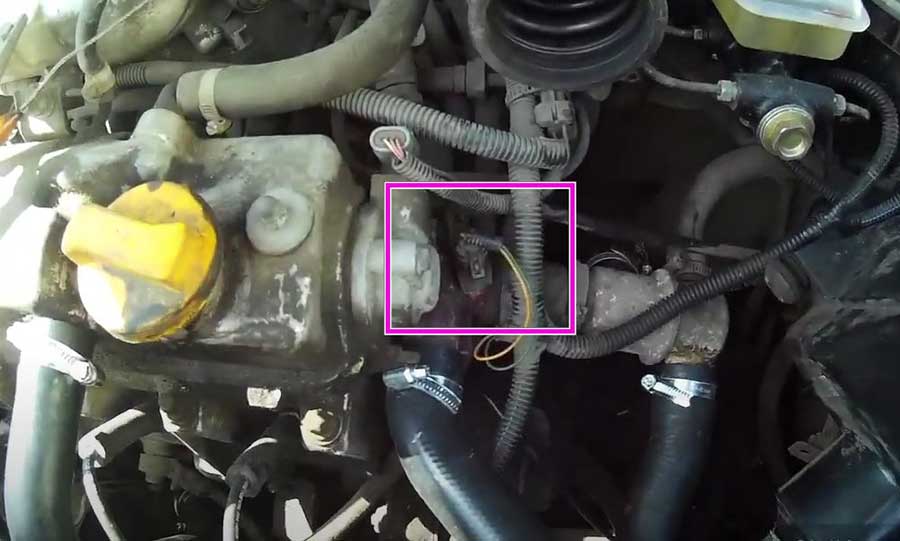

Проверка не снимая с автомобиля
Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.
Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.
Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.
Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.
Показания датчика в зависимости от изменения температуры
| Температура жидкости, °С | Сопротивление проводника, Ом | Температура жидкости, °С | Сопротивление проводника, Ом |
| 5 | 7 280 | 45 | 1 188 |
| 10 | 5 670 | 50 | 973 |
| 15 | 4 450 | 60 | 667 |
| 20 | 3 520 | 70 | 467 |
| 25 | 2 796 | 80 | 332 |
| 30 | 2 238 | 90 | 241 |
| 40 | 1 459 | 100 | 177 |
Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.
Проверка ДТОЖ с термометром
Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.
Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.
Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.
Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.
При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.
Проверка без термометра
Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.
Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.
Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.
Классификация
Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.
По способу определения
От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.
Дилатометрический
Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.
Резистивный
В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.
Термоэлектрический
Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой при обработке сигнала аппаратуре: задействуются точные, многоразрядные преобразователи с минимальным уровнем собственных шумов.
В простом энергонезависимом котле термоэлектрический датчик управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.
Манометрический
Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.
По типу взаимодействия с термостатом
Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом подключения набирают популярность беспроводные схемы подключения.
Проводной
По определению проводные приспособления котлов передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.
Беспроводной
Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.
По способу размещения
В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.
Накладной
Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.
Погружной
Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.
Комнатный
Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух имеет наиболее постоянную температуру. Самым подходящим местом для локализации чувствительного элемента/ термостата является стена. Следует размещать устройство на высоте не более 120–150 см от пола.
Внешний
Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений в зависимости от температуры окружающей среды на улице, осуществляя тем самым погодозависимое терморегулирование.
